Gambar Teknik. KD.3.1 Memahami jenis-jenis dan fungsi peralatan.

GAMBAR TEKNIK

A. Lingkup Materi: GAMBAR TEKNIK

A.1. Pengetahuan dan Pemahaman: Peralatan gambar Teknik

Peralatan Gambar Teknik

Ada beberapa peralatan didalam menggambar teknik dasar (gambar manual/tanpa komputer) yang harus diketahui berdasarkan fungsi dan cara penggunaannya. Walaupun pada saat sekarang sesuai dengan perkembangan zaman dan teknologi, serta tuntutan dunia industri, menggambar sudah menggunakan Program Autocad yang merupakan program aplikasi rancang bangun berbasis CAD (Computer Aided Desain) buatan autodesk incorporation. Tetapi untuk sampai ke aplikasi rancang bangun tersebut tentunya juga untuk gambar arsitektur, gambar sipil ataupun mesin diperlukan dasar-dasar gambar teknik yaitu menggambar secara manual. Sebagai dasar dan kaidah-kaidah penggambaran yang baik dan benar sesuai dengan standar ISO. Karena hasil dari gambar tersebebut jelas, mudah dibaca (dimengerti), serta dapat dilaksanakan. Karena gambar tersebut di bidang teknik merupakan salah satu bahasa atau alat komunikasi untuk di aplikasikan. Oleh karena itu di dalam menggambar dasar teknik perlu diketahui beberapa peralatan serta kelengkapan gambar teknik tersebut. beberapa peralatan gambar teknik antara lain sebagai berikut :

Alat dan perlengkapan gambar yang dibutuhkan dalam menggambar Teknik, antara lain:
1. Pensil Gambar
2. Pena Gambar
3. Jangka
4. Sepasang segitiga (30, 60 serta 45 derajat) dan mistar
5. Kertas gambar
6. Meja Gambar
7. Mesin gambar
8. Mal Lengkung
9. Alat bantu pelengkungan/sablon huruf
10. Karet penghapus
11. Letra film, Letra tone, silhouete
12. Warna

KERTAS GAMBAR

Berdasarkan jenis kertasnya, kertas gambar yang dapat kita gunakan untuk
menggambar teknik adalah

1) Kertas Padalarang

2) Kertas manila

3) Kertas Strimin

4) Kertas roti

5) Kertas Kalkir

Di dalam menggambar teknik untuk ukuran kertas  gambar  sudah ditentukan
berdasarkan standar ISO, yang mana ukuran pokok kertas gambar adalah A0.

Ukuran A0 adalah 1 m² dengan perbandingan 2 : 1 untuk panjang : lebar.

Ukuran A1 diperoleh dengan membagi dua ukuran panjang A0.

Ukuran A2 diperoleh dengan membagi dua ukuran panjang A1.

Demikian seterusnya.......

Ukuran kertas gambar dapat dilihat pada Tabel di bawah ini.

MEJA GAMBAR

Meja gambar yang baik mempunyai bidang permukaan yang rata tidak melengkung. Meja tersebut dibuat dari kayu yang tidak terlalu keras misalnya kayu pinus. Sambungan papannya rapat, tidak berongga, bila permukaannya diraba, tidak terasa ada sambungan atau tonjolan. Meja gambar sebaiknya dibuat miring dengan bagian sebelah atas lebih tinggi supaya tidak melelahkan waktu menggambar. Meja gambar yang dapat diatur kemiringannya secara manual atau hidrolik. Manual pergerakan kemiringan dan naik turunnya dengan sistem mekanik, sedangkan meja gambar hidrolik kemiringan dan naik turunnya meja gambar menggunakan sistem hidrolik. Ukuran papan gambar didasarkan atas ukuran kertas gambar, sesuai dengan standar yang telah ditentukan. Tetapi dapat juga disesuaikan dengan kebutuhan, umumnya ukuran papan gambar lebar 90 cm, panjang 100 cm, tebal 3 cm

PENSIL GAMBAR

Pensil untuk menggambar lain dengan pensil yang digunakan untuk menulis, baik kwalitetnya maupun kerasnya. Pensil gambar umumnya tidak disertai karet penghapus pada salah satu ujungnya. Selain itu biasanya kekerasannya dicantumkan pada salah satu ujung pensilnya. Standard kekerasan pensil dapat dilihat pada tabel di bawah ini.



PENSIL MEKANIK

Pensil mekanik banyak ragam dan jenisnya, antara batang dan isi pensil terpisah. Jika isi pensil habis dapat diisi ulang. Batang pensil tetap masih digunakan. Dalam menggambar teknik ada jenis pensil standar yang digunakan. Pensil mekanik tersebut salah satu merk standar yang digunakan adalah Staedtler, Rotring, Faber Castell. Pensil mekanik memiliki ukuran berdasarkan diameter mata pensil, misalnya 0,3 mm, 0,5 mm, dan 1,0 mm. Berikut ini salah satu contoh jenis pensil mekanik, digunakan untuk kelengkapan menggambar

PENGHAPUS

Penghapus yang dimaksud dalam peralatan gambar teknik disini adalah penghapus yang digunakan untuk kertas gambar. Jadi dapat digunakan 2 macam penghapus yaitu penghapus pensil dan penghapus tinta. Untuk penghapus pensil pada kertas gambar biasa ( putih ) umumnya hampir sama. Penghapus kertas gambar terdapat macam-macam  merk salahsatunya adalah Staedtler, Rotring, Faber Catell, demikian juga untuk

PENGGARIS SEGITIGA

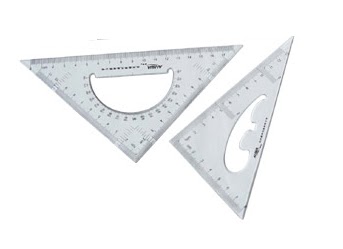

Pada kelengkapan menggambar teknik adalah penggaris segitiga. Penggaris ini digunakan untuk menarik garis tegak, miring, atau pun sejajar. Ukurannya variatif dari yang kecil sampai yang besar. Bahan yang digunakan untuk penggaris segitiga adalah kebanyakan mika transparan karena ringan. Penggaris segitiga ini biasanya digunakan sepasang segitiga yaitu segitiga dengan sudut- sudut istimewa yaitu 45°–45° dan segitiga, dengan sudut 60°–30°.

RAPIDO

Rapidograp atau rapido merupakan alat kelengkapan menggambar teknik biasanya satu set komplit dengan yang lainnya. Rapido banyak digunakan dalam mendesain gambar arsitektur bangunan maupun bangunan sipil. Rapido juga memiliki ketebalan tertentu untuk menarik garis dengan ketebalan yang dikehendaki. Sehingga untuk membuat gambar dengan lebih dari satu ketebalan garis, diperlukan beberapa rapido. Untuk membedakan ketebalan garis yang diinginkan, pada umumnya masing-masing rapido diberi tanda corak warna yang berbeda-beda pada leher atau tutupnya.Sehinggga dengan rapido yang digunakan ketebalan garis, tinggi huruf maupun angka dari sablon huruf dapat disesuaikan. Macam-macam merk rapido yang dijual di pasaran, antara lain : rotring, staedler, faber castell, primuss, dan lain-lain.



JANGKA

Jangka merupakan suatu alat kelengkapan menggambar teknik digunakan untuk membuat gambar lingkaran, ellips, ataupun busur lingkaran. Jangka memiliki bentuk dua kaki, yang satu berbentuk runcing (jarum) dan yang satunya lagi bentuknya dapat diisi dengan ujung pensil, pulpen, trek pen, dan sebagainya. Penggunaan jangka bisa di setel atau di atur apabila akan membuat gambar suatu  bentuk lingkaran dengan jari-jari besar, dan apabila kaki jangka tersebut kurang panjang, maka salah satu kakinya harus disambung dengan kaki sambungan atau ditambahkan suatu alat tambahan apabila mau menggunakan rapido.

MAL DAN SABLON

Mal dan sablon ini meryupakan alat kelengkapan dalam menggambar teknik. Fungsi dari mal dan sablon ini untuk memudahkan dan mempercepat proses pengerjaan dalam membuat gambar, khususnya desain gambar-gambar arsitektur bangunan, sipil dan juga untuk menghasilkan bentuk gambar yang rapi, bersih dan menarik. Perbedaan anatara mal dan sablon antara lain yaitu

Mal terdiri dari beberapa jenis, yakni : mal lingkaran, mal ellips, mal kuping gajah, mal arsitek, dan lain-lain.

Sablon terdiri dari beberapa jenis, yakni : sablon huruf, sablon angka, sablon furniture, dan lain-lain.

LETRA FILM, LETRA TONE, DAN SILHOUETE
MPada waktu menyelesailkan gambar arsitektur diperlukan bahan seperti letra film,letra tone ataupun gambar-gambar silhoute yang berfungsi untuk memberikan kesan atau tekanan (stressing). Dengan bahan-bahan ini gambar akan tampak lebih hidup berkesan 3 dimensi, ada bayangan, tekstur, ataupun silhoute pohon perdu maupun orang serta kendaraan. Pelaksanaannyapun menjadi mudah dan cepat mengingat bahan-bahan tersebut hanya tinggal memotong dan menempel.

Tugas:

Menggambar bentuk-bentuk gambar
