A. Tegangan Tarik
Jika suatu benda atau batang pada kedua ujungnya ditarik oleh suatu gaya maka pada batang tersebut akan terjadi tegangan Tarik. untuk benda yang mempunyai sifat kenyal seperti karet maka benda tersebut akan memanjang dan jika benda tersebut tidak kuat untuk menahan beban Tarik maka akan putus. Jika suatu benda atau batang yang mempunyai Panjang L dengan luas penampang A(mm2) ditarik oleh gaya Tarik F (N) maka pada batang tersebut akan terjadi tegangan Tarik. Tegangan Tarik akan terjadi disepanjang L.
Besarnya tegangan Tarik:
Soal :

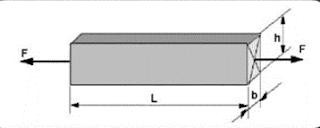

1. Perhatikan Gambar berikut:
Diketahui :
- Gaya Tarik F = 15000 N
- Panjang L = 1000 mm
- Lebar b = 20 mm
- Tinggi h = 30 mm
Hitunglah tegangan Tarik pada penampang A-B
JAWAB
2. Diketahui batang dengan penampang bujur sangkar di Tarik oleh gaya F.

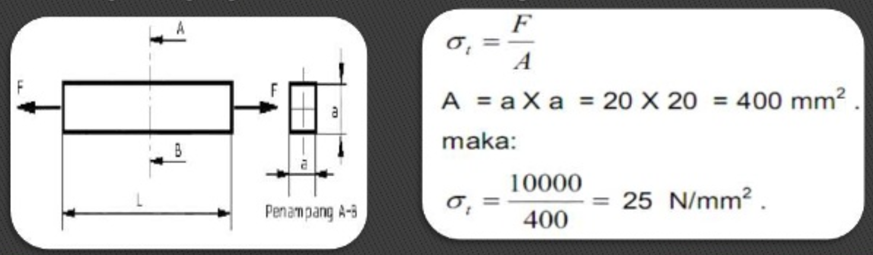

Lihat gambar berikut:
- Gaya Tarik F = 10000N
- Panjang L = 1000 mm
- Lebar a = 20 mm
Hitunglah tegangan Tarik pada penampang A-B
3. Batang dengan penampang bulat di Tarik oleh gaya F.
Lihat gambar berikut:
- Gaya Tarik F = 3140N
- Panjang L = 1000 mm
- Diameter d = 20 mm
Hitunglah tegangan Tarik yang terjadi pada penampang A-B
Jawab:
Percobaan Tarik
Percobaan Tarik dilakukan dengan menggunakan mesin uji Tarik dengan tujuan untuk mengetahui sifat-sifat mekanis dari material:
- Perpanjangan
- Tegangan
- Regangan
- Konstraksi
B. PERPANJANGAN
Jika suatu logam di Tarik maka logam tersebut akan mengalami perubahan Panjang dari L menjadi L1. Jika beban Tarik tersebut dihilangkan maka akan terjadi dua kemungkinan yaitu:
- Logam tersebut kembali keukuran semula, hal ini disebut dengan deformasi elastis. Deformasi elastis yaitu perubahan bentuk yang sifatnya sementara pada saat pembebanan berlangsung saja.
- Logam tersebut tidak kembali keukuran semula, yaitu bertambah Panjang dan menjadi L1 dan penampangnya menciut dari Ao menjadi A pada keadaan diatas disebut dengan deformasi plastis dan patah.
Pada daerah deformasi elastis inilah berlaku hokum HOOKE yang menyatakan:
Regangan adalah perbandingan perpanjangan (L1) dengan Panjang semula (L). Regangan ini menunjukan kekenyalan dari suatu bahan material. Semakin besar angka regangannya, semakin kenyal logam material tersebut. Jika batang Tarik mempunyai Panjang awal L mm dan setelah ditarik panjangnya menjadi L1 maka perpanjangan adalah:
D. KONTRAKSI
Untuk menentukan kwalitas material digunakan perhitungan kontraksi yaitu:
perbandingan antara pengurangan luas penampang dengan luas penampang semula. Nilai konstraksi ini sebagai nilai untuk menunjukkan kwalitas material. Jika penampang batang uji semula mempunyai luas penampang Ao mm2 dan setelah di Tarik dan putus pada luas penampang A mm2. untuk menghitung besarnya konstraksi dapat menggunakan persamaan berikut:
